Pour la réalisation de ma VSAV j'ai été obligé de réaliser un bloc clim de toit. Le résultat étant à mon gout satisfaisant je mets sa réalisation ici

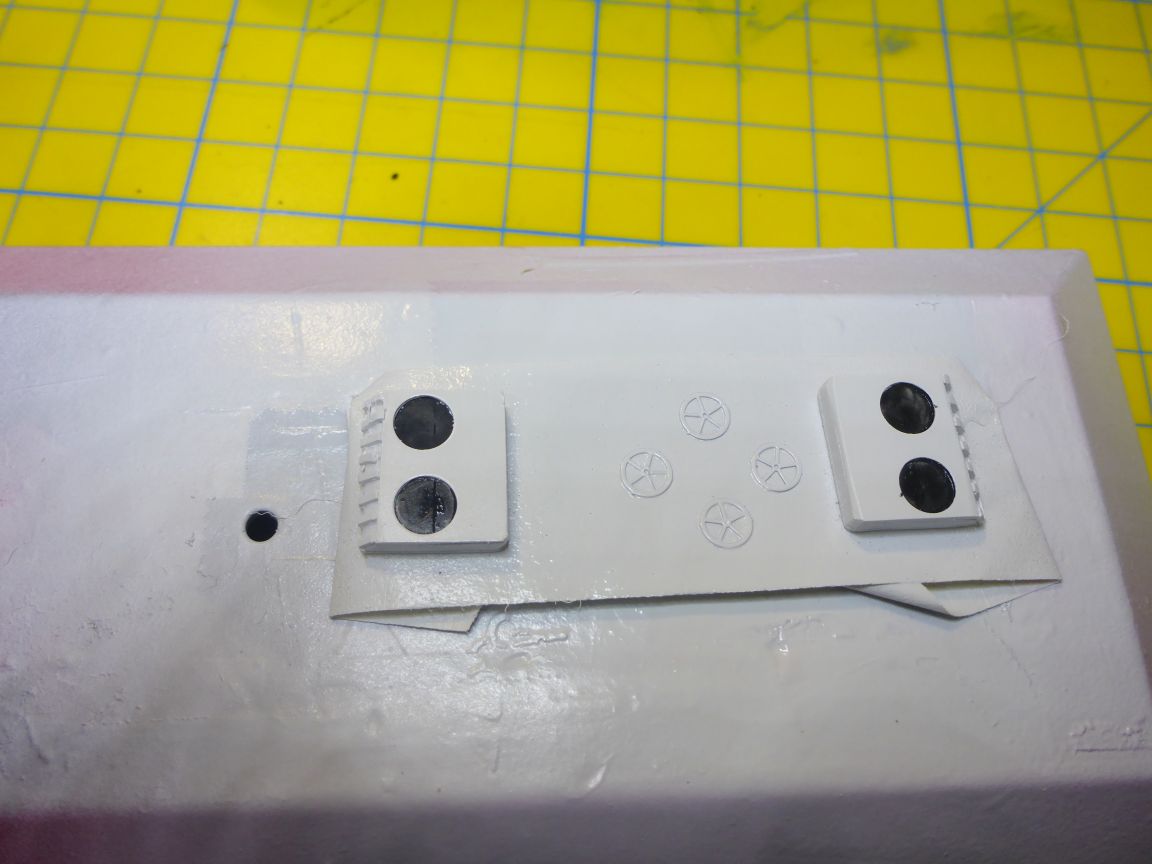

On commence par une vue du résultat final pour vous encourager à lire la suite

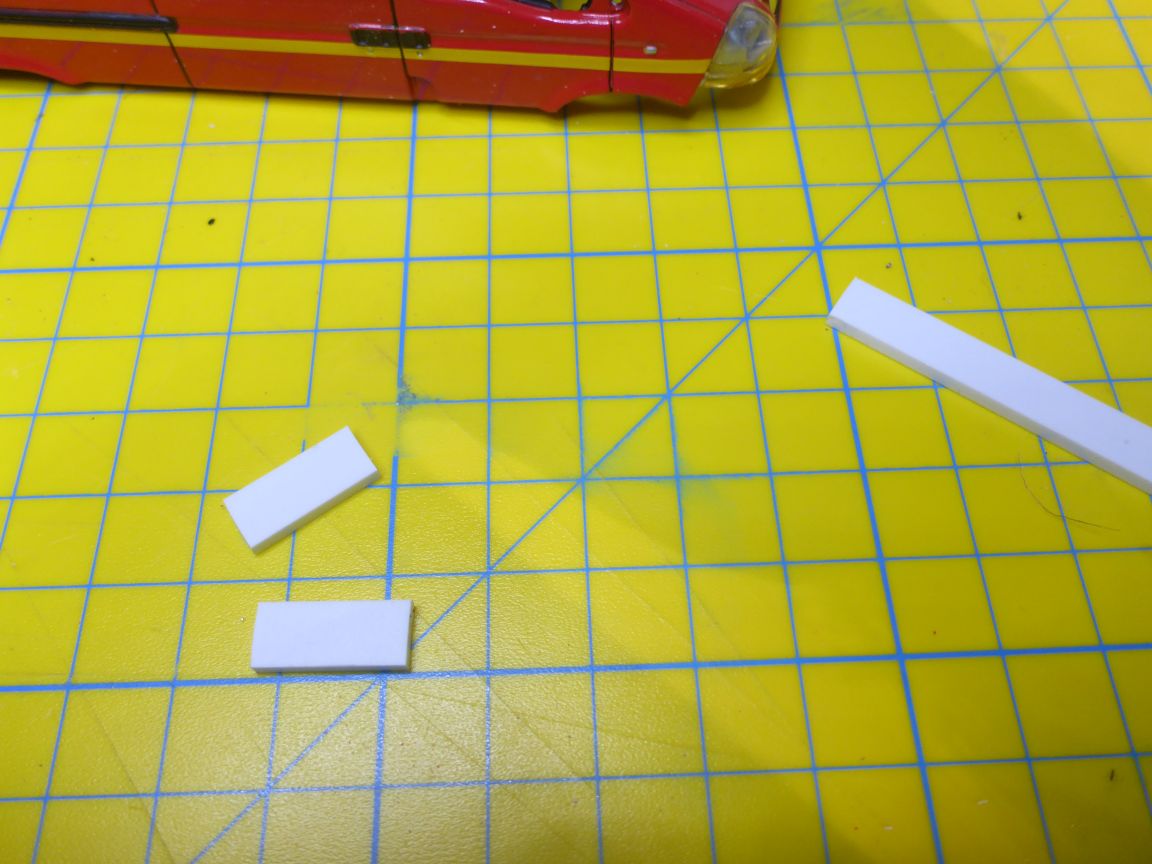

2 morceaux de profilés en 80x250 de 15 mm de long collés sur leur grande longueur pour arriver à une pièce de 2mm d'épaisseur en 12.6 x 15 mm

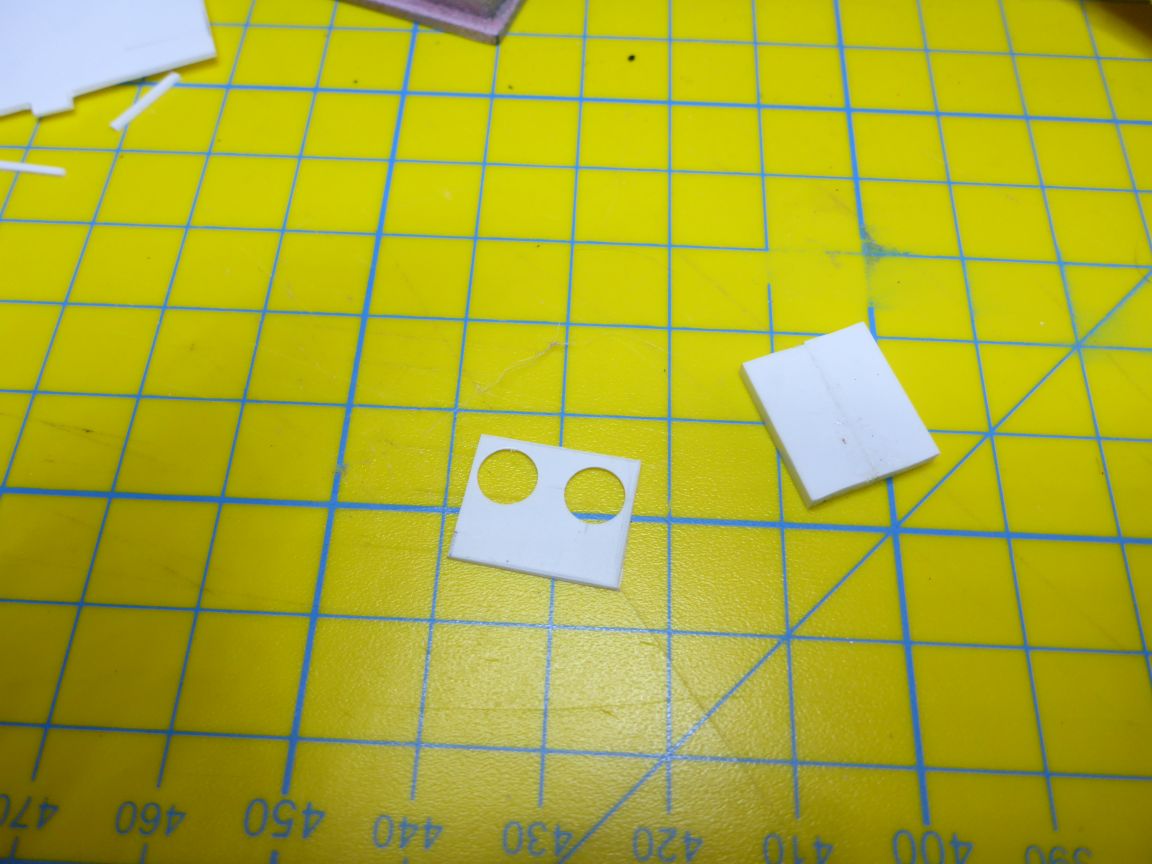

Dans une plaque en 0.5 d'épaisseur on fait 2 trous à la perforatrice assez proche pour qu'ils rentrent dans la largeur dans la pièce à découper qui devra faire 15mm (sur 12.6)

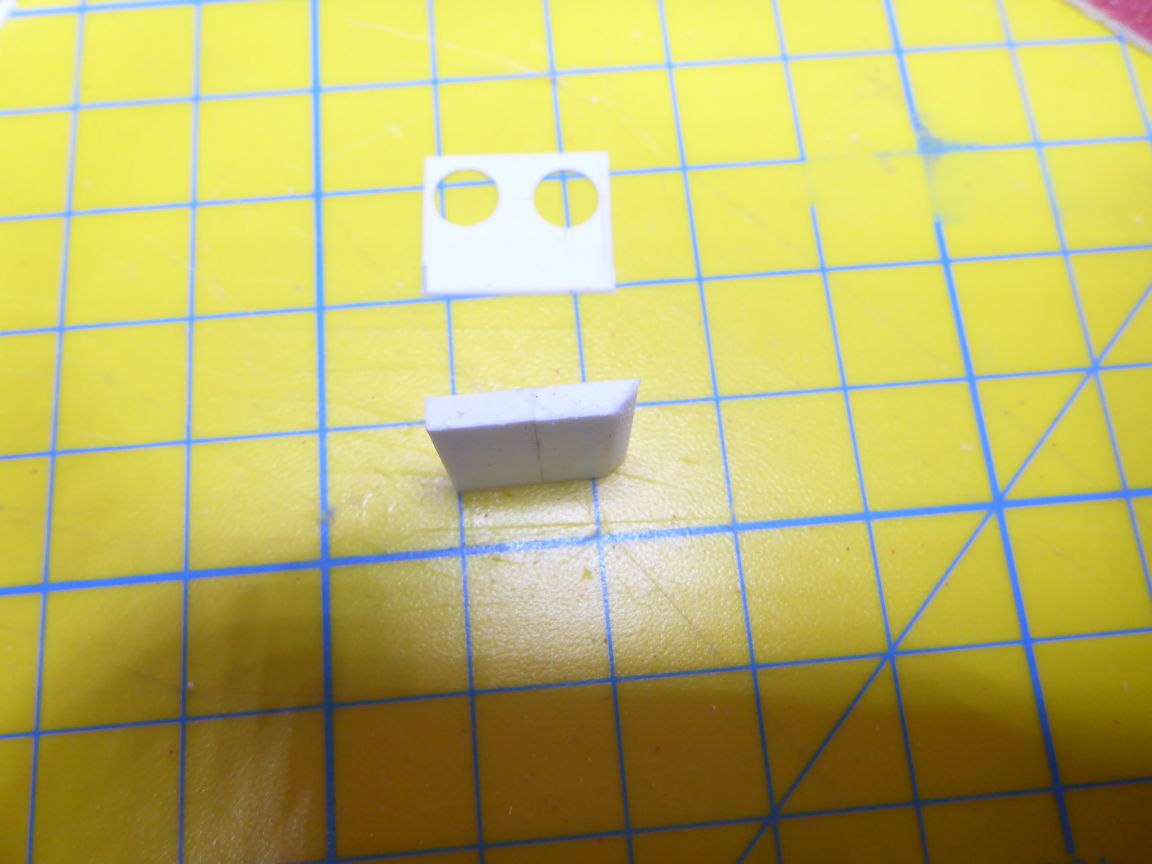

Avant de coller la plaque supérieure on bisaute légérement notre bloc

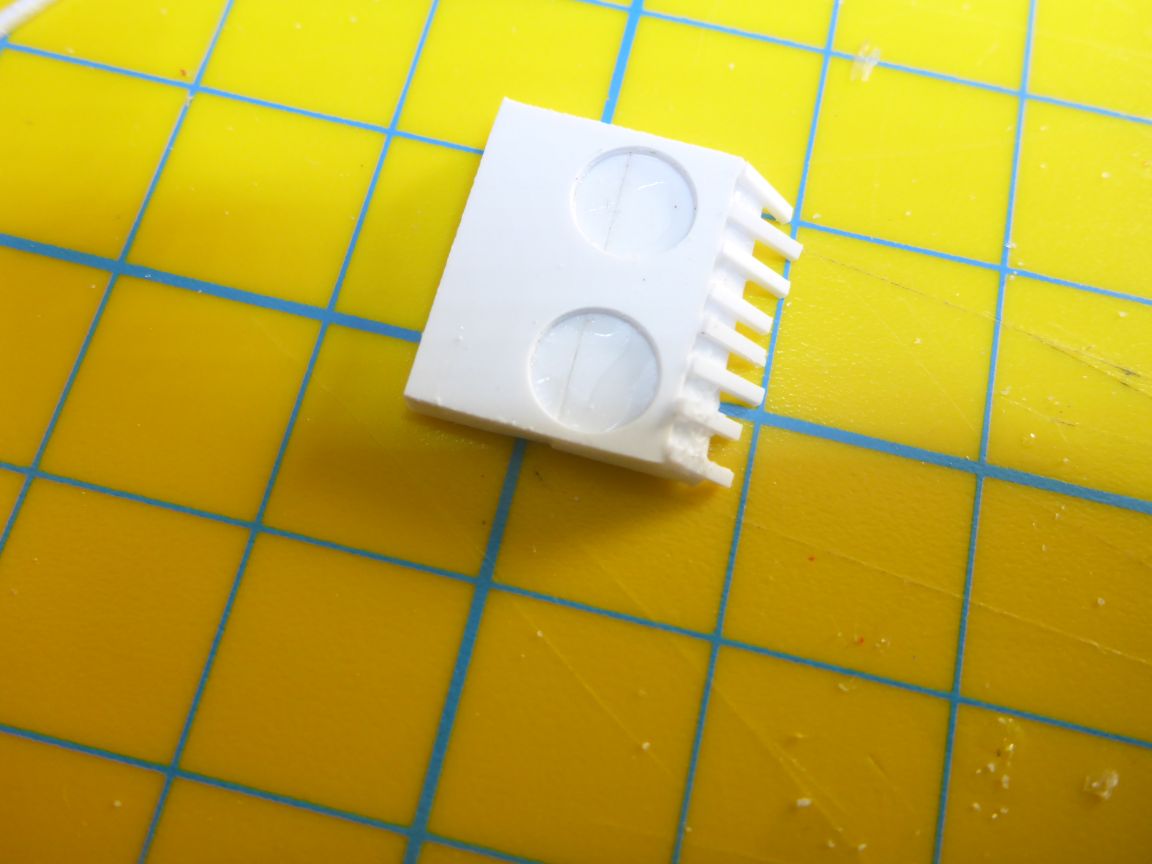

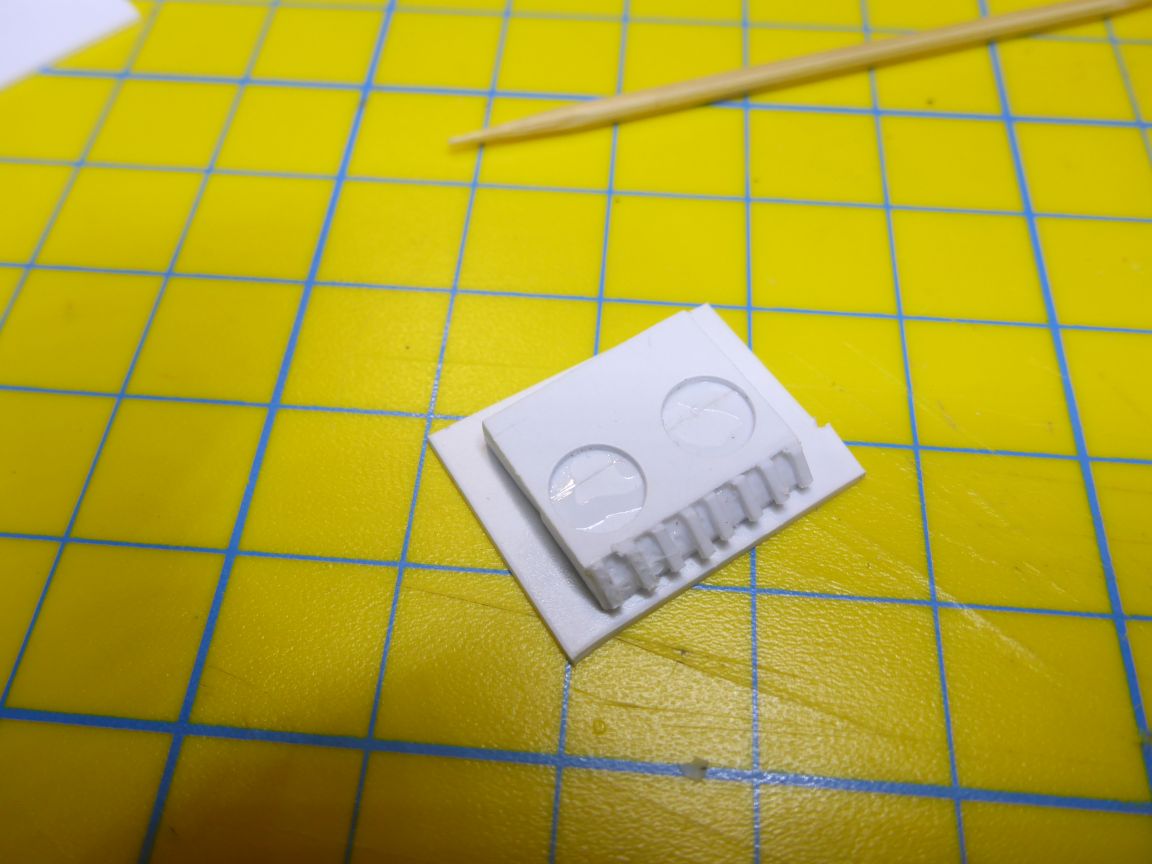

Sur la partie biseautée on colle des petits morceaux de profilé en 20x20 (0.5 x 0.5 mm)


Coup de cutter + coup de lime pour ajuster, fignoler l'ensemble
Sur le dessous on remet un morceau plat en 0.5mm. Cela amméliore l'aspect du bas de la partie biseautée et facilitera la mise en peinture de la partie inférieure de notre bloc clim


[nem's112]

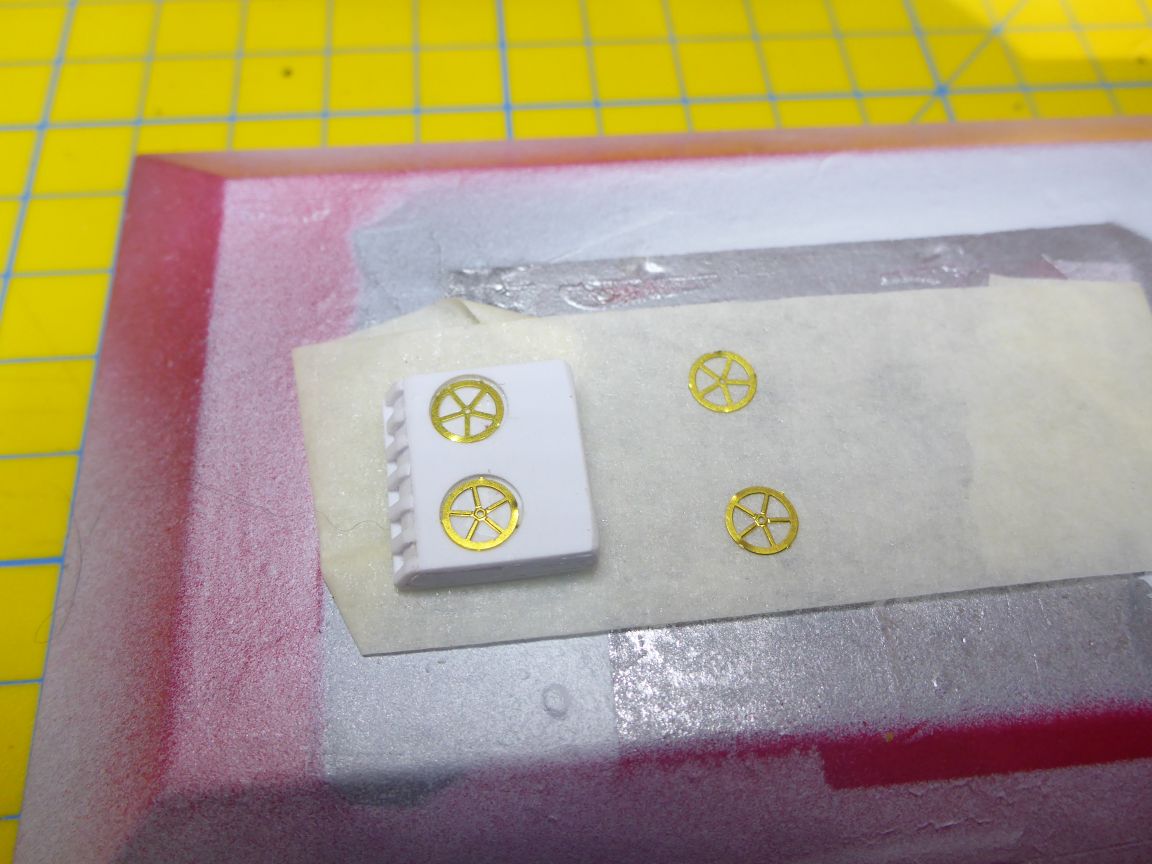

Le seul morceau que je n'ai pas bricolé. Pour représenter les hélices des ventilateurs je me suis servi de volants de manoeuvre en photodécoupe

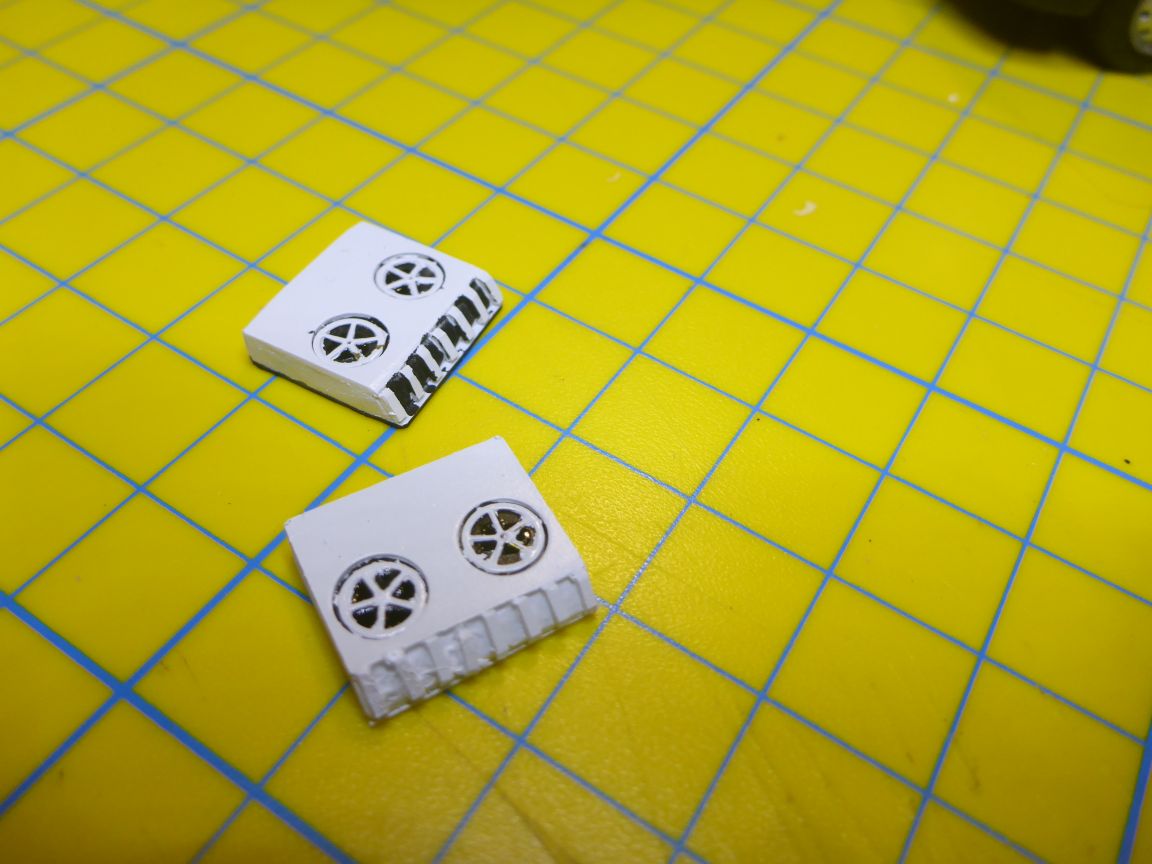

Peinture blanche (trop épaisse sur mes volants, elle a bavé sur le dessous), on surligne en noir l'emplacement des ventilateur, les espacements de la partie biseautée (entrée d'air) et le pourtour de la partie basse (la tranche de la dernière plaque que l'on a mise)

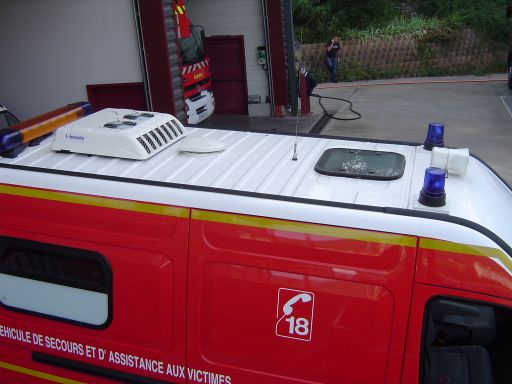

Normalement ça ressemble à çà

AVW 937.JPG (34.72 Kio) Vu 227 fois

[ThierrySaillant]

Merci de nous avoir présenté la réalisation de ce bloc clim, Nem's!

[Patoche 37]

Très bien ce bloc clim ! Avec toi, la 3D n'a qu'à bien se tenir...

[Sdis62]

Super ce bloc clim

Je n'ai pas eu l'occasion d'en faire en 3D mais qui sait peut-être un jour

[Ju2607]

Pas de 3D pour moi, j'ai fais un moule à partir d'un de chez Tchoutchou.fr je crois...

Bravo pour ta réalisation (j'aurais commencé par les 2 trous et découpé ensuite le tour)

[nem's112]

Je te rassure Ju2607... C'est bien ce que j'ai fait, je suis habile de mes doigts mais voir à travers la perfo, c'est dur
